Leis­tungs­fä­hige Ther­mo­grafie-Soft­ware von InfraTec

Ziel der Thermografie ist es, Temperaturmessdaten zu sammeln und die erhaltenen Ergebnisse zu analysieren und auszuwerten. Darum bietet InfraTec zu seiner Vielzahl an Wärmebildkameras auch eine breite Palette an effizienten und dennoch einfach zu bedienenden Programmen für verschiedene Messaufgaben sowie Anforderungen.

Im Mittelpunkt stehen dabei die folgenden modularen Softwarelösungen:

Solar Power Tower Check - Software-Screenshot

Auto­ma­ti­ons­soft­ware für 24/​7-Anwen­dungen

Dieser Softwarebaukasten ist speziell für Thermografie-Automationslösungen von InfraTec konzipiert. Mit umfangreichen Analyse- und Konfigurationsmöglichkeiten kann die Software genau auf die individuellen Anforderungen von Mess- und Prüfsituationen angepasst und in bestehende Systemumgebungen integriert werden.

Thermografiesoftware - Software Development Kit (SDK) - Bildnachweis: © Pexels / sabrina gelbar

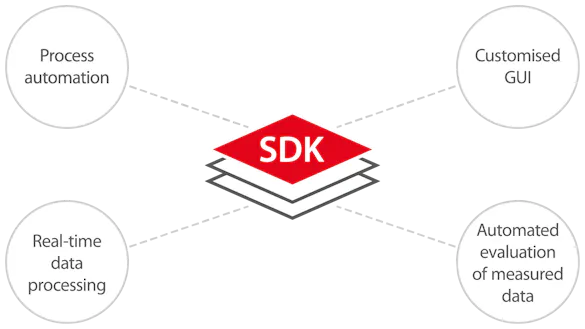

Komfor­table SDK Inte­gra­tion

Das leistungsfähige SDK von InfraTec bietet beste Voraussetzungen für eine komfortable Integration in bestehende Systeme. Zudem sind optionale Anbindungen für die Entwicklungsumgebungen LabVIEW und MATLAB möglich.

Umfang­reiche Steuer- und Analyse-Soft­ware IRBIS® 3

Mit einem auf Kundenbedürfnisse anpassbaren Funktionsumfang unterstützt die IRBIS® 3 den Anwender effizient bei der Messdatenerfassung und -analyse. Die Software ermöglicht einen flexiblen Datenexport und die Erstellung aussagekräftiger Auswertungen der Thermografiedaten.

Solar Power Tower Check - Software-Screenshot

Auto­ma­ti­ons­soft­ware für 24/​7-Anwen­dungen

Dieser Softwarebaukasten ist speziell für Thermografie-Automationslösungen von InfraTec konzipiert. Mit umfangreichen Analyse- und Konfigurationsmöglichkeiten kann die Software genau auf die individuellen Anforderungen von Mess- und Prüfsituationen angepasst und in bestehende Systemumgebungen integriert werden.

Thermografiesoftware - Software Development Kit (SDK) - Bildnachweis: © Pexels / sabrina gelbar

Komfor­table SDK Inte­gra­tion

Das leistungsfähige SDK von InfraTec bietet beste Voraussetzungen für eine komfortable Integration in bestehende Systeme. Zudem sind optionale Anbindungen für die Entwicklungsumgebungen LabVIEW und MATLAB möglich.

Umfang­reiche Steuer- und Analyse-Soft­ware IRBIS® 3

Mit einem auf Kundenbedürfnisse anpassbaren Funktionsumfang unterstützt die IRBIS® 3 den Anwender effizient bei der Messdatenerfassung und -analyse. Die Software ermöglicht einen flexiblen Datenexport und die Erstellung aussagekräftiger Auswertungen der Thermografiedaten.

Ther­mo­grafie Soft­ware IRBIS® 3 in Anwendung

InfraTec-Datenanalyse-Differenzbildfunktion
InfraTec-Effiziente Analyse-von-Thermografiemessdaten-IRBIS
InfraTec-Grafische-Darstellung-und-Datenexport
InfraTec-Fehlmessungen-sicher-vermeiden
InfraTec-Datenanalyse-Differenzbildfunktion
InfraTec-Effiziente Analyse-von-Thermografiemessdaten-IRBIS
InfraTec-Grafische-Darstellung-und-Datenexport
InfraTec-Fehlmessungen-sicher-vermeiden

IRBIS® 3 – Intui­tive Steuer- und Analy­se­soft­ware

Mit einem auf die Kundenbedürfnisse anpassbaren Funktionsumfang ist die IRBIS® 3 Steuer- und Analysesoftware das ideale Werkzeug für die effiziente Messdatenerfassung und -analyse sowie die Erstellung von anschaulichen Thermografie-Auswertungen.

Basierend auf einem kontinuierlichen und engen Kundenkontakt haben unsere Softwareentwickler die IRBIS®-Thermografie-Software zu einem äußerst praktischen und unverzichtbaren Tool gemacht.

Die gezielte Datenerfassung und umfassende Auswertemöglichkeiten sorgen für professionelle Ergebnisse:

InfraTec Thermografie-Software IRBIS 3 – Prozess
InfraTec Thermografie-Software IRBIS 3 – Übersicht

Vorteile der IRBIS® 3 Soft­ware

  • Schnelle und intuitive Bedienung

  • Plug and Play für alle InfraTec-Kamerasysteme

  • Umfangreiche Mess- und Korrekturfunktionen

  • Implementierte Spezialalgorithmen, u. a. der aktiven Thermografie

  • Vielfältige Datenauswertung und Exportfunktionen in Echtzeit und im Postprocessing

  • Individuell konfigurierbarer Funktionsumfang

  • Vollständiges Softwarepaket, kein Abonnement

Benut­zer­freund­liche Bedien­ober­fläche

Die intuitive Benutzeroberfläche der IRBIS® 3 Thermografie-Software zeichnet sich durch ihren Komfort und die Individualisierung aus, sodass aufwändiges und wiederkehrendes Einarbeiten der Anwender entfällt.

InfraTec Thermografie-Software IRBIS 3 – Benutzeroberfläche

1 Navigation

2 Favoritenliste

3 Thermogramm

4 Diagramme

5 Messwerttabelle

Navig­a­tion

Die anwenderorientierte Strukturierung der IRBIS® 3 Software gewährleistet einen hervorragenden Überblick über die verfügbaren Funktionen und ermöglicht den schnellen Zugriff.

InfraTec Thermografie-Software IRBIS 3 – Menüleiste

Menü- und Symbolleiste (Multi­funk­ti­ons­leiste)

  • Aufteilung der Menüleiste in übersichtliche Bearbeitungs- und Funktionsthemen

  • Intuitive Bedienung durch vertraute Symbolik

Schnell­start­leiste

  • Ablage wichtigster Funktionen in der Schnellzugriffleiste ohne Menüwechsel

  • Bereits implementierte Grundfunktionen können individuell durch Benutzer erweitert werden

InfraTec Thermografie-Software IRBIS 3 – Menüleiste
InfraTec Thermografie-Software IRBIS 3 – Menüleiste
InfraTec Thermografie-Software IRBIS 3 –Individuelles Layout
InfraTec Thermografie-Software IRBIS 3 –Individuelles Layout

Indi­vi­du­elles Layout

  • Individuelle Konfiguration des Anzeigebereiches

  • Flexible Positionierung der einzelnen Anzeigeelemente

  • Flexible Anpassung der Größe der Fenster

  • Effektives Arbeiten dank gewohnter Struktur

Schnell­zu­griff Kontext­menü über die rechte Maus­taste

Aufruf zahlreicher kontextsensitiver Funktionen über die rechte Maustaste

InfraTec Thermografie-Software IRBIS 3 – Rechte Maustaste

Weitere Merk­male zur Bedie­nung & Navi­ga­tion

Down­load der Soft­ware

Die aktuellste Version der Thermografiesoftware IRBIS® 3 inklusive entsprechender Handbücher finden Sie auf unserem Kundenportal. Dort können Sie das Material als registrierter Nutzer herunterladen.

InfraTec Thermografie Kundencenter - Bildnachweis: © iStock.com / Squaredpixels

Steuer- und Akqui­si­ti­ons­soft­ware

Unabhängig von der jeweiligen digitalen Schnittstelle der Wärmebildkamera − sei es GigE, 10 GigE oder CamLink − mit der Thermografiesoftware IRBIS® 3 können alle Kamerafunktionen komfortabel direkt vom Computer oder Tablet-PC ferngesteuert werden. Die Übertragung digitaler Thermografiebilder erfolgt zuverlässig und direkt zum Steuer-/Auswerte-PC in Echtzeit mit Bildraten von bis zu 105 kHz.

Die Vorteile von IRBIS® 3 bei der Kame­ra­s­teue­rung und Daten­ak­qui­si­tion:

Einfache Anbin­dung der Ther­mo­gra­fie­ka­mera an Work­sta­tion und Note­book

  • Fernsteuerung aller Kamera-Bedienfunktionen über grafische Oberfläche

  • Echtzeit-Visualisierung und -Auswertung des digital übertragenen Thermografiebildes

Hoch­ge­schwin­dig­keits-Daten­er­fas­sung von Ther­mo­grafie-Aufnahmen

  • Zeit- und temperaturgesteuerte Erfassung der Temperatur-Rohdaten mit bis zu 105 kHz

  • Direkte Datenspeicherung mit maximaler Bildfrequenz der Kamera direkt auf den Steuerrechner

  • Externe Triggermöglichkeit, Retrigger, mehrfache Signalfolge, Pre-Trigger, frei definierbarer Temperatur-Trigger

Paral­lele Aufzeich­nung von Daten­strömen

  • Gleichzeitige Aufnahme der Datenströme mehrerer Wärmebildkameras und visueller Kameras

  • Zusätzliche Speicherung externer digitaler und analoger Daten, wie bspw. GPS-Daten direkt ins Wärmebild

Einblicke in die Steuer- und Akqui­si­ti­ons­soft­ware

InfraTec Thermografie-Software IRBIS 3 – Kamerakompatibilitaet

Kamera­kom­pa­ti­bi­lität

  • Ansteuerung aller Kamerasysteme von InfraTec mit der Software IRBIS® 3

Fern­steue­rung der Kame­ra­sys­teme

  • Steuerung der Kamerabedienfunktionen, u. a. auch via drahtloser Fernbedienung

  • Zur Verfügung stehen Funktionen wie Motor-/Autofokus, Messbereichswahl, Bildeinstellung und -optimierung, Triggerfunktionen, Bildwiederholungsrate u. v. m.

alt="InfraTec Thermografie-Software IRBIS 3 – Fernsteuerung"

Aufnah­me­ein­stel­lungen

InfraTec Thermografie-Software IRBIS 3 – Datenerfassung

Daten­er­fas­sung

  • In den Aufnahmeeinstellungen werden Parameter wie Dauer, Bildwiederholungsrate und Triggeroptionen eingestellt

Aufnah­me­liste

Effiziente Steuerung komplexer und sich wiederholender Aufnahmen

InfraTec Thermography Software IRBIS 3 – Acquisition

Weitere Eigen­schaften der Steuer- & Akqui­si­ti­ons­soft­ware

Kontakt zum Bereich Thermografie der InfraTec

Möchten Sie mehr erfahren?

Nicht selten sind Aufgabenstellungen mit besonderen Anforderungen verknüpft. Besprechen Sie gemeinsam mit unseren Spezialisten Ihre konkrete Anwendung, erhalten Sie weiterführende technische Informationen oder lernen Sie unsere Zusatzdienstleistungen kennen.

InfraTec Deutschland
InfraTec GmbH Infrarotsensorik und MesstechnikGostritzer Straße 61 - 6301217 DresdenDEUTSCHLAND

Messen und Auswerten

Die Datenauswertung beinhaltet alle Funktionen, mit denen die generierten Messdaten analysiert sowie die für die Temperaturberechnung erforderlichen Korrekturen festgelegt werden. Verschiedene Darstellungsformen von Diagrammen ermöglichen eine optimale und anschauliche Datenanalyse und -dokumentation.

InfraTec Thermography Software IRBIS 3 – Messoptionen

Mess­op­tionen

  • Unbegrenzte Anzahl verschiedener Messfunktionen

  • Eingabe externer analoger Daten möglich

  • Anzeige von Temperaturmaximum und -minimum

  • Zahlreiche Statistikfunktionen

Tempe­ratur-Zeit-Diagramm

  • Ermöglicht die Auswertung eines Temperatur-Zeit-Verlaufes

  • Anzeige des zeitlichen Verlaufes der Durchschnitts-, Minimum- und Maximum-Werte der ROI (Region of Interest)

  • Export von Daten direkt in ASCII oder EXCEL

InfraTec Thermografie-Software IRBIS 3 – Zeitdiagramm
InfraTec Thermography Software IRBIS 3 – Emissivity Correction

Live Emis­si­ons­grad­kor­rektur

  • Zahlreiche Korrekturmodelle, wie beispielsweise die pixelweise Emissionsgradkorrektur

  • Bereichsweise oder globale Korrektur für das gesamte Thermobild

Tempe­ra­tur­lupe

  • Darstellung mehrerer Temperaturskalen in einem Bild für den optimalen Überblick und detaillierte Analysen

InfraTec Thermografie-Software IRBIS 3 – Temperaturlupe
InfraTec Thermografie-Software IRBIS 3 – Aktiv-Thermografie

Modul Aktiv-Ther­mo­grafie

  • Modernes und universell nutzbares Werkzeug für die zerstörungsfreie Werkstoffprüfung

  • Ermöglicht die Steuerung der Anregungsquellen und der Bildaufnahme der Kamera

  • Spezielle Analyseverfahren der Aktiv-Thermografie ermöglichen weite Anwendungsfelder und emissionsgradunabhängige Prüfergebnisse

Diffe­renz­bild

  • Ermöglicht die Subtraktion der Temperaturwerte zweier Thermobilder für jede Pixelposition, um Störeinflüsse zu minimieren und Temperaturunterschiede besser zu visualisieren

InfraTec Thermografie-Software IRBIS 3 – Differenzbild

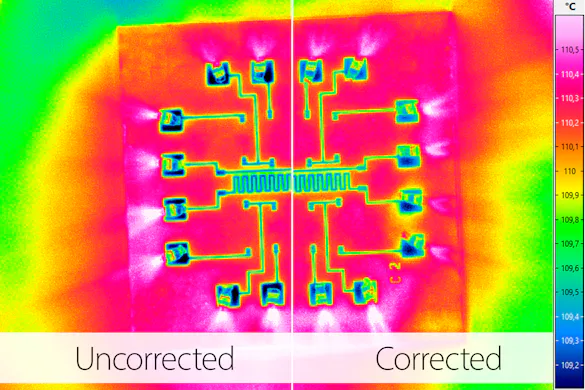

Weitere Eigen­schaften beim Messen & Auswerten

Auswer­tung & Präsen­ta­tion

Die Thermografiesoftware IRBIS® 3 ermöglicht eine zeiteffiziente Berichterstellung unter Verwendung variabler Vorlagen. Selbst große Datenmengen können problemlos und schnell im PDF-Format dokumentiert werden. Ein umfangreiches Spektrum von Auswertewerkzeugen ermöglicht die mühelose und komfortable Bearbeitung, Analyse und Protokollierung der Messszenarien.

InfraTec Thermografie-Software IRBIS 3 – Präsentation

Präsen­ta­tion

  • Kopieren und Einfügen von Infrarotbildern, Messwerttabellen, Profilen oder auch ganzen Formularen in andere Programme für die Berichterstellung.

Überwa­chung Tempe­ra­tur­schwell­werte

  • Überwachung der Einhaltung von vorher definierten Maximal- und Minimaltemperaturen innerhalb eines Prozesses

  • Alarmsignal bei Unter- oder Überschreitung der zulässigen Temperaturen

InfraTec Thermography Software IRBIS 3 – Temperature Thresholds
InfraTec Thermografie-Software IRBIS 3 – Daten teilen

Daten teilen ohne Soft­ware-Lizenzen

  • Die Anwendungsdateien (.exe) können von Drittnutzern ohne installierte Software genutzt werden

  • Alle Auswertefunktionalitäten stehen zur Verfügung

AVI-Gene­rator

  • Automatischer Export von Thermobildserien oder mehreren Einzelbildern in AVI-Serien

  • Aus dem Export gewonnene Filmsequenzen können in herkömmlichen Media-Playern abgespielt werden

InfraTec Thermografie-Software IRBIS 3 – AVI-Generator
InfraTec Thermografie-Software IRBIS 3 – Berichterstellung

Komfor­table Berich­ter­stel­lung

  • Schnelle Berichterstellung von bis zu 400 Bildern mit einem Knopfdruck in benutzerdefinierten Vorlagen

  • Komfortable Bearbeitung, Analyse und Protokollierung der Messszenarien mithilfe verschiedener Auswertewerkzeuge

Weitere Möglich­keiten zum Auswer­tung & Präsen­ta­tion

Soft­ware­pa­kete und Aufrüst­mo­dule

Je nach Anwendungsschwerpunkt stehen Aufrüstmodule und Pakete verschiedener Leistungsstufen zur Verfügung. IRBIS® 3 ist mit allen Wärmebildkamera-Modellen des InfraTec Sortiments kompatibel.

Funk­ti­ons­um­fang der Soft­ware­pa­kete

Die Software IRBIS® 3 bietet drei Leistungsstufen. IRBIS® 3 plus und IRBIS® 3 professional enthalten die Funktionen der vorherigen Stufe und darauf aufbauend weitere.

InfraTec Software Icon - IRBIS 3

Funk­tionen der Ther­mo­gra­fie­soft­ware IRBIS® 3

  • Bildüberlagerung von Real- und Thermografiebild

  • Manuelle und automatische Temperaturbereichswahl

  • Temperaturprofile über beliebige Linien und Messbereiche

  • Automatische Maximal- und Minimaltemperatursuche/Mittelwert

  • Globale und bereichsweise Emissionsgradkorrektur

  • Grundlegende Bildbearbeitungs- und Messfunktionen

  • Integrierte, WORD-basierte Reportfunktion

  • Unterstützung der Dateiformate aller Kameratypen des InfraTec-Sortiments

  • Mehrsprachige Benutzeroberfläche

  • Bildverbesserung durch digitale Filterung und vieles mehr

InfraTec Software Icon - IRBIS 3 plus

Funk­tionen der Ther­mo­gra­fie­soft­ware IRBIS® 3 plus

Wie IRBIS® 3 und zusätzlich:

  • Bearbeitung und Auswertung von Thermografiebildsequenzen

  • 3D-Temperaturprofildarstellung

  • Vordefinierte Modelle zur Emissionsgradkorrektur

  • Temperatur-Zeit-Diagramm/Profil-Zeit-Diagramm

  • Differenzbild- und Differenzpunktanzeige

  • Umfangreiche Statistik-, Bildbearbeitungs- und Messfunktionen

  • Übernahme von GPS-Koordinaten

  • AVI-Generator – Konvertierung von Thermografiefilmen

  • Akkumulation aufgenommener Thermografiebilder und vieles mehr

InfraTec Software Icon - IRBIS 3 professional

Funk­tionen der Ther­mo­gra­fie­soft­ware IRBIS® 3 profes­sional

Wie IRBIS® 3 plus und zusätzlich:

  • Erweiterte und Sondermodelle zur Emissionsgradkorrektur, u. a. der pixelweisen automatischen Emissionsgradkorrektur

  • Geometrische Vermessung im Thermogramm

  • 3D-Darstellung von Thermografiebildern und -bildsequenzen

  • Parallele Analyse mehrerer Thermogramme

  • IRBIS® 3 mosaic, Makro-, Sequenz- und Paletteneditor und vieles mehr

  • Export als EXE-Datei

  • Nutzung mehrerer Paletten im Thermogramm

  • Mehrere Temperaturskalen pro Bild
